Como escolher o tipo certo de macho

Ao escolher o macho certo, há vários fatores que precisam ser considerados. Siga estas etapas para encontrar o melhor tipo de macho para sua aplicação.

Diferentes tipos de ferramentas de rosqueamento

A ferramenta de rosqueamento usada depende do tipo de furo que você deseja roscar.

Tipo de forma de rosca e material (área de aplicação ISO)

Encontre o tipo certo de forma de rosca e o material a ser roscado.

Tipo de chanfro para rosqueamento

O tipo de furo rosqueado determina qual tipo de chanfro você usa.

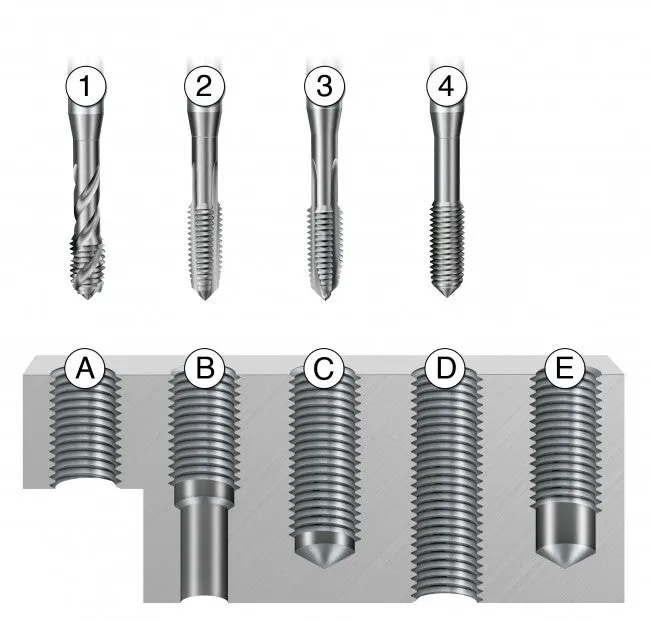

Diferentes tipos de ferramentas de rosqueamento

As ferramentas de rosqueamento são divididas em quatro tipos: macho com canal reto, macho com ponta helicoidal, macho com canal helicoidal e macho laminador. O tipo usado depende do tipo de furo que você deseja roscar, seja furo cego ou passante, e do material da peça.

Macho com canal reto

Macho com ponta helicoidal

Macho com canal helicoidal

Macho laminador

Machos de corte

Com um macho de corte, o macho corta o material e são gerados cavacos.

Machos laminadores

Vantagens em comparação com os machos de corte:

• O laminamento geralmente é mais rápido do que a usinagem de roscas convencional
• Roscas profundas, de até 3,5 × D, são possíveis sem problemas de remoção de cavacos
• Os machos laminadores costumam oferecer maior vida útil da ferramenta
• Um único tipo de ferramenta pode ser usado em diferentes materiais e em furos passantes e cegos
• Os machos laminadores têm um design estável, que oferece menor risco de quebra
• Roscas com a tolerância correta são garantidas
• Não são gerados cavacos
• Rosca até 100% mais resistente (maior resistência ao arrancamento)
• Menor rugosidade superficial na rosca

Pré-requisitos para uso eficaz:

• Nem todos os materiais são adequados, pois é necessária certa ductilidade
• O limite recomendado de resistência à tração é de 1200 N/mm2
• É necessário um diâmetro de furo usinado com precisão
• Uma boa lubrificação é indispensável

Tipo de forma de rosca e material (área de aplicação ISO)

As ferramentas de rosqueamento estão disponíveis em diversas formas de rosca. Você precisa saber qual tipo de forma de rosca deseja roscar. Leia mais sobre as diferentes formas de rosca e em qual área de aplicação cada uma é usada.

A tabela abaixo mostra quais formas de rosca estão disponíveis para ferramentas de rosqueamento otimizadas para materiais específicos e para ferramentas de rosqueamento otimizadas para versatilidade.

					Versatilidade
M, MF, UNC, UNF	M, MF, UNC, UNF, G, NPT, NPTF	M, MF, UNC, UNF, G	M, MF, UNC, UNF	M	M, MF, UNC, UNF, G, NPT, NPTF, EGM

Tipo de chanfro para rosqueamento

O chanfro do macho é o afilamento das roscas que distribui a ação de corte por vários dentes. Geralmente, o tipo de furo a ser rosqueado define qual tipo de chanfro deve ser usado. Existem três tipos comuns de chanfro: B, C e E.

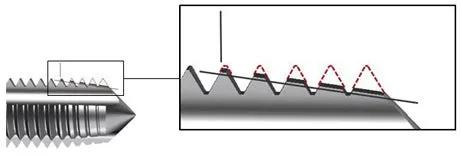

Tipo de chanfro B=3.5 – 5 x roscas

Chanfro longo:

• Torque alto
• Melhor qualidade de superfície
• Cavacos finos
• Baixa pressão no chanfro
• Vida útil mais longa da ferramenta
• Mais comum para macho com ponta helicoidal

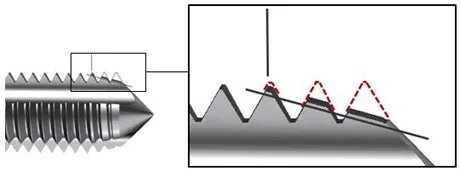

Tipo de chanfro C=2 –3.5 x roscas

Chanfro médio:

• Baixo torque
• Boa qualidade de superfície
• Cavacos com espessura normal
• Pressão normal no chanfro
• Vida útil normal da ferramenta
• Desenho mais comum
• Chanfro padrão para furos cegos
• Mais comum para macho com canal helicoidal

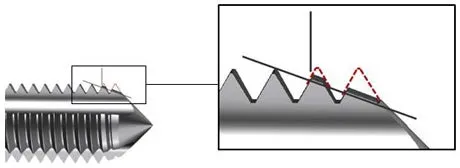

Tipo de chanfro E=1.5 – 2 x roscas

Chanfro curto:

• Baixo torque
• Boa qualidade de superfície
• Cavacos grossos
• Alta pressão no chanfro
• Vida útil mais curta da ferramenta
• Design extremo
• Para uso quando não houver muito espaço no fundo do furo

Matriz ponta/chanfro

O tipo de ponta nos machos deve-se apenas ao processo de fabricação do macho. Abaixo está um gráfico mostrando as pontas e chanfros que são comumente usados juntos, classificados por diâmetro do macho.

1 Ponta completa​	2 Ponta reduzida​	3 Ponta interna​	4 Ponta removida
