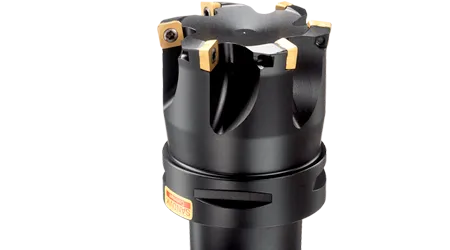

A CoroMill 210® é um conceito de desbaste muito produtivo para ser usado quando a taxa de remoção de metal elevada for a principal prioridade. Um ângulo de posição de 10° permite faixas de avanço extremas durante o faceamento. Isso direciona as forças de corte na direção axial, o que garante uma ação de corte estável sem tendência a vibração.
Benefícios
- Alto avanço da mesa devido ao efeito de afinamento dos cavacos – alta produtividade
- Primeira escolha de fresa de facear na usinagem com longos balanços
- Ferramenta multifunção. Faceamento, possibilidades de mandrilamento, usinagem em rampa e fresamento em mergulho
Características
- Acoplamento Coromant Capto®, haste cilíndrica, Árvore, Weldon ou montagem Árvore CIS
- As geometrias e classes de pastilha para todos os materiais, exceto ISO N
- Dois tamanhos de pastilha - 9 e 14 mm
- Geometria E-xM para excelente desempenho em titânio
- Refrigeração interna
Novidades
A CoroMill® 210 agora está disponível com classes GC4330 e GC4340 com tecnologia Inveio® para melhor vida útil da ferramenta e maior segurança do processo.
Aplicação
- Faceamento com alto avanço
- Usinagem com longos balanços
- Desbaste com alta produtividade
- Ângulo de posição 10° resulta em forças de corte favoráveis na direção do fuso
- Fresamento em mergulho
- Quando o balanço da ferramenta for maior que 4×D
- Quando a estabilidade for ruim
- Para semiacabamento em cantos
- Para materiais difíceis de usinar como titânio
- Usinagem em rampa
- Faixa de diâmetro: 25-160 mm (1,000-6,000 pol.)
Área de aplicação ISO
Programação
| iC | Dimensões, mm (polegadas) | Material não usinado | ||
| R | b | ap | x | |
| 9 | 2,5 (0,098) | 7,05 (0,278) | 1,2 (0,047) | 0,79 (0,031) |
| 14 | 3,5 (0,138) | 12,0 (0,472) | 2,0 (0,079) | 1,48 (.058) |
Interpolação helicoidal
| Diâm. fresa | CoroMill® 210 | |||||
| iC 09 | iC 14 | |||||
| Ângulo de usinagem em rampa (α°) | b | 7 | Ângulo de usinagem em rampa (α°) | b | 12 | |
| máx. Dm | plano Dm | máx. Dm | plano Dm | |||
| 25 | 14,5 | 49 | 34 | | | |
| 32 |
8 | 63 | 48 | | | |
| 36 | 7 | 71 | 56 | | | |
| 42 | 5 | 83 | 68 | | | |
| 50 | 3,5 | 99 | 84 | | | |
| 52 | 3,3 | 103 | 88 | 5,8 | 103 | 78 |
| 63 | 2,6 | 125 | 110 | 3,8 | 125 | 100 |
| 66 | 2,4 | 131 | 116 | 3,2 | 131 | 106 |
| 80 | 2,4 | 159 | 134 | |||
| 82 | 2,2 | | | |||
Gama de produtos

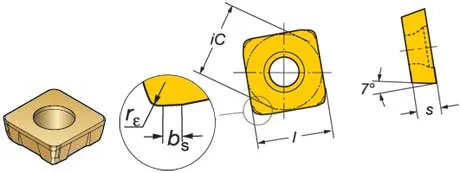

Pastilha
| Dimensões | ap, mm (pol.) | ea, mm (pol.) |
| 9 | 1,2 (0,047) | 8 (0,315) |
| 14 | 2,0 (0,079) | 13 (0,512) |
Ferramentas
| Diâmetro | IC | Sistema de fixação | Máx. ap |
| 25-66 mm | 09 | Árvore, haste cilíndrica, Coromant Capto, acoplamento roscado | 1,2 mm |
| 1-2,5 pol. | 09 | Árvore, árvore CIS, Coromant Capto, haste cilíndrica, Weldon | 0,047 pol. |
| 52-160 mm | 14 | Árvore, Coromant Capto, | 2,0 mm |
| 2,0-6,0 pol. | 14 | Árvore, Coromant Capto, árvore CIS | 0,079 pol. |
