CoroPlex® YT
Y-as draaien in alle richtingen
Vereisten

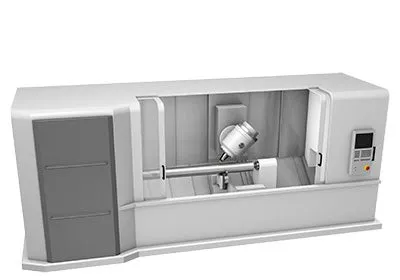

Machine
NC-besturing
CAM-programmering
Toepassingstips

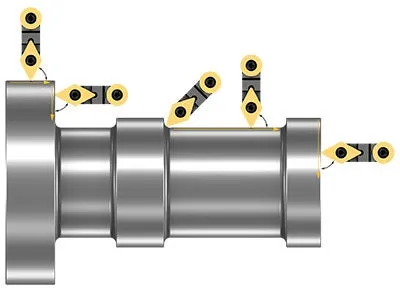

Instelhoek: CoroPlex® YT met CoroTurn® TR
• Componenten met uitsparingen en holtes
• Optimale instelhoek: 60–90°
• Houd indien mogelijk het gereedschap loodrecht op de voedingsrichting
• Vermijd kleine en grote instelhoeken

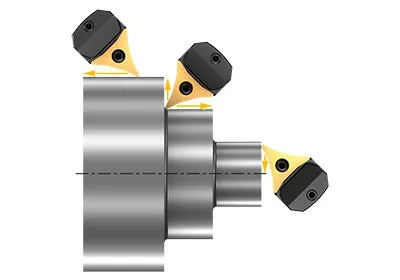

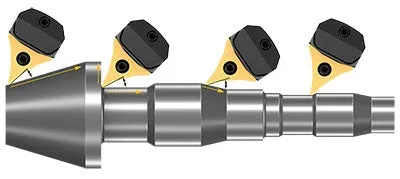

Instelhoek: PrimeTurning™
• Assen, flenzen en componenten met ondersnijdingen
• Optimale instelhoek: 25–30°
• Vermijd kleine en grote instelhoeken

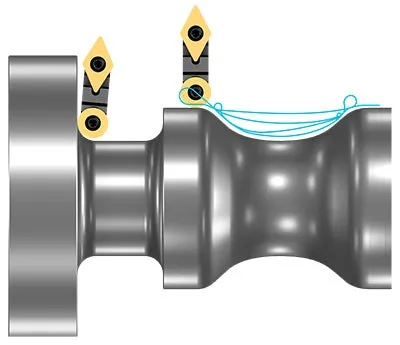

Instelhoek: CoroPlex® YT met CoroTurn® 107
• Componenten met uitsparingen en holtes
• Gebruik een kleine snedediepte, aanbevolen ap 10–15% van de wisselplaatdiameter
• Programmeer de voeding op basis van een constante spaandikte
• Gebruik niet lineaire draaimethoden met vloeiende intrede en uittrede
Gereedschapslengte versus werkstukdiameter
Gereedschapslengte beperkt de werkstukdiameter.

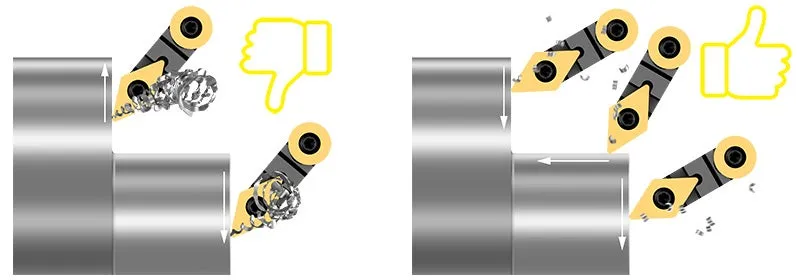

Aanbevelingen
Instelhoek
- De instelhoek heeft een grote invloed op de spaanbeheersing en kerfslijtage
- Vermijd te kleine en te grote instelhoeken
- Vlakken naar het center met een grote instelhoek leidt tot een drastische verkorting van de standtijd
- Wanneer een grote instelhoek kan worden vermeden, gebruik dan ap onder de neusradius.

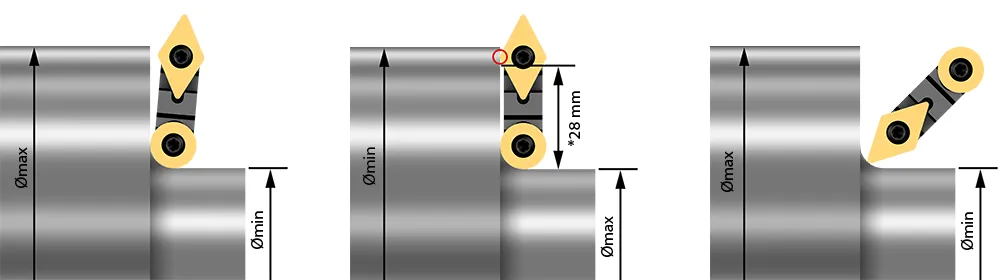

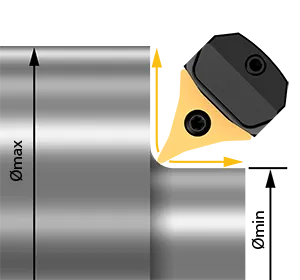

Toegang: maximale flenshoogte
| Ømax, mm | Ømin, mm | Max flenshoogte*, mm |
| 100 | 0 | 50 |
| 150 | 100 | 25 |
| 200 | 170 | 15 |
| 250 | 232 | 9 |
| Ømax, mm | Ømin, mm | Max. flenshoogte, mm |
| 100 | 0 | 50 |
| 150 | 0 | 75 |
| 200 | 90 | 55 |
| 250 | 170 | 40 |

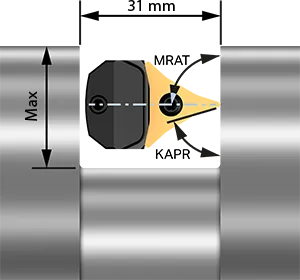

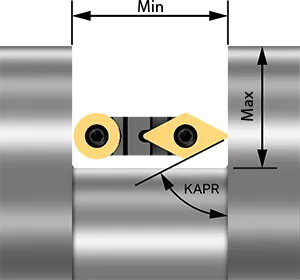

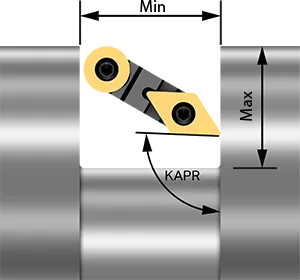

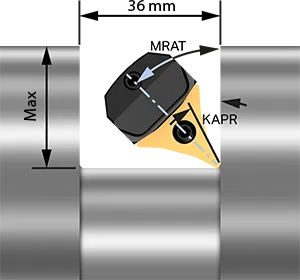

Toegang: minimale breedte en maximale diepte uitsparing
KAPR 120°
| Ømax, mm | Min. zittingbreedte, mm | Max. zitting diepte, mm |
| 100 | 26 | 40 |
| 150 | 28 | 50 |
| 200 | 28 | 45 |
| 250 | 27 | 35 |
KAPR 95°
| Ømax, mm | Min. zittingbreedte, mm | Max. zitting diepte, mm |
| 100 | 38 | 40 |
| 150 | 41 | 40 |
| 200 | 46 | 45 |
| 250 | 49 | 40 |
KAPR 62.5°
| Ømax, mm | Min. zittingbreedte, mm | Max. zitting diepte, mm |
| 100 | 43 | 30 |
| 150 | 48 | 30 |
| 200 | 50 | 25 |
| 250 | 50 | 18 |

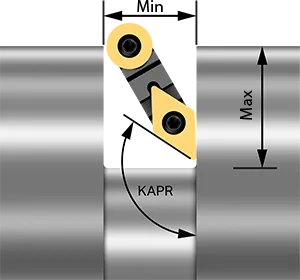

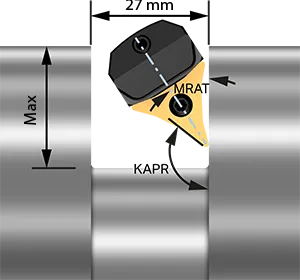

Toegang: maximale flenshoogte en uitsparingsbreedte
.
.
| Ømax, mm | Ømin, mm | Max. flenshoogte, mm |
| 100 | 0 | 50 |
| 150 | 0 | 75 |
| 200 | 120 | 40 |
| 250 | 200 | 25 |
KAPR 130°
MRAT -32.5°
| Ømax, mm | Min. zittingdiepte, mm |
| 100 | 50 |
| 150 | 75 |
| 200 | 40 |
| 250 | 20 |
KAPR 27.5°
MRAT -45°
| Ømax, mm | Min. zittingdiepte, mm |
| 100 | 50 |
| 150 | 75 |
| 200 | 40 |
| 250 | 20 |
KAPR 72.5°
MRAT -90°
| Ømax, mm | Min. zittingdiepte, mm |
| 100 | 50 |
| 150 | 75 |
| 200 | 50 |
| 250 | 30 |
Coromant® EH - Modular system
Flexibilidade de ferramentas para diâmetros pequenos

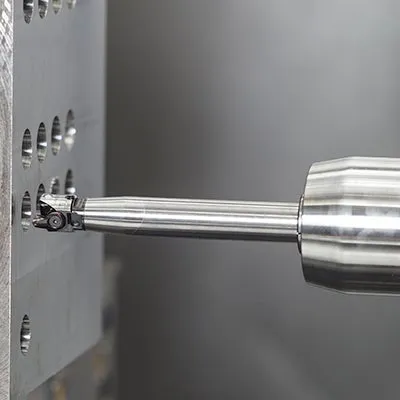

Acesso com hastes
Hastes de comprimentos e materiais diferentes possibilitam que você fure elementos difíceis de acessar com facilidade.

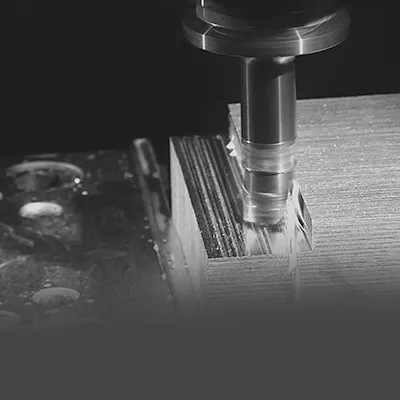

Produtividade com adaptadores integrados à máquina
O comprimento curto de calibração de um adaptador integrado à máquina mais a cabeça da fresa possibilitam aumentar a produtividade em % mesmo em máquinas pequenas, sensíveis à vibração.

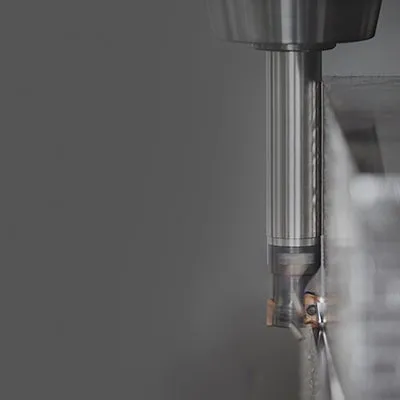

Espaço e alcance
A gama flexível de hastes menores em vários comprimentos possibilita o fresamento de cantos a 90 graus profundos com estabilidades e folga.
Sistema modular para diâmetros pequenos
O sistema modular Coromant EH possibilita que você obtenha o máximo de sua aresta de corte. Obtenha a acessibilidade e o alcance necessários com as hastes e os adaptadores modulares. Em aplicações de balanço curto, é possível aumentar sua produtividade com adaptadores de máquina integrados.
A modularidade elimina a necessidade de uma ferramenta separada para cada máquina, peça e característica. Combine porta-ferramentas diferentes e cabeçotes de fresas para obter uma solução de ferramenta otimizada para todo o seu processo de usinagem.

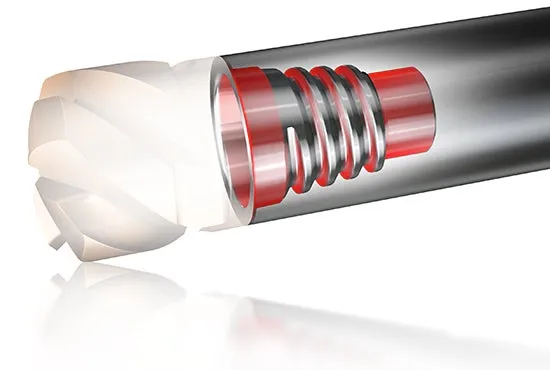

O acoplamento Coromant EH é baseado em uma rosca autocentrante que agiliza a montagem das cabeças. O acoplamento tem um limitador físico que ajuda a perceber quando a cabeça está corretamente apertada e a não forçar a fixação
Variações da aplicação e ferramentas
Centros de usinagem grandes
Use hastes menores para estabilidade e folga quando estiver usinando com longos balanços.
Aço
Metal pesado
Inteiriça de metal duro
Centros de usinagem pequenos e médios
O conjunto de ferramentas curtas composto somente pelo adaptador integrado à máquina e da cabeça da fresa resulta em alta produtividade quando a linha de calibração for crítica.
Cone acentuado
HSK
Centros de usinagem médios a grandes e máquinas multitarefas
Modularidade com Coromant Capto® em comprimentos diferentes oferece acessibilidade para perfis difíceis de alcançar.
Coromant Capto®
Centros de torneamento com porta-ferramentas acionados
O conjunto de ferramentas curtas composto somente do adaptador e cabeça resulta em alta produtividade quando a linha de calibração for crítica ou quando o diâmetro de volteio for limitado.
Coromant Capto®
Pinça ER
Fresamento de cantos a 90 graus e canais
- CoroMill® 316
Altas taxas de remoção de metal e grandes contatos - CoroMill® 390
Conceito versátil para produção mista - CoroMill® 490
Conceito econômico de quatro arestas
Fresamento de perfis
- CoroMill® 316
Excelente acabamento superficial e alta produtividade - CoroMill® 216
Grande capacidade de profundidade de corte - CoroMill® 300
Fresas de pastilhas redondas
Faceamento
- CoroMill® 316
Faceamento com alto avanço - CoroMill® 490
Faceamento geral - CoroMill® 415
Faceamento com alto avanço
Fresamento de chanfros
- CoroMill® 495
Chanfros frontais e reversos - CoroMill® 316
Chanfros de 15, 30, 45, 49 e 60 graus e raio convexo
Mandrilamento
- CoroBore® 825
Mandrilamento de precisão, diâmetro do furo 19 a 36 mm (0,748 a 1,417 pol.) - CoroBore® 824
Mandrilamento de precisão, diâmetro do furo 1 a –20 mm (0,039 a –0,787 pol.) - CoroBore® BR10
Mandrilamento reverso em desbaste - CoroBore® BR20
Mandrilamento em desbaste
As soluções estão disponíveis para uso de ferramentas de metal duro para fresamento, brocas e machos com adaptadores Coromant EH.
Destaques
CoroMill® com pastilhas tamanho 07
CoroMill® 390 com pastilhas tamanho 07 combina toda a nossa experiência em usinagem em uma ferramenta de fresamento versátil.
Cabeças para fresamento inteiriças de metal duro
Versátil no sentido mais amplo da palavra, a CoroMill® 316 pode ser aplicada para faceamento com alto avanço, fresamento de canais, interpolação helicoidal, fresamento de cantos a 90 graus, perfilamento e fresamento de chanfros.
Ferramentas para mandrilamento com aresta dupla
CoroBore® BR20 proporciona a você um mandrilamento em desbaste produtivo e seguro. Combinado com o acoplamento Coromant EH, é uma solução flexível para mandrilamento em desbaste com ferramentas de diâmetro pequeno.
