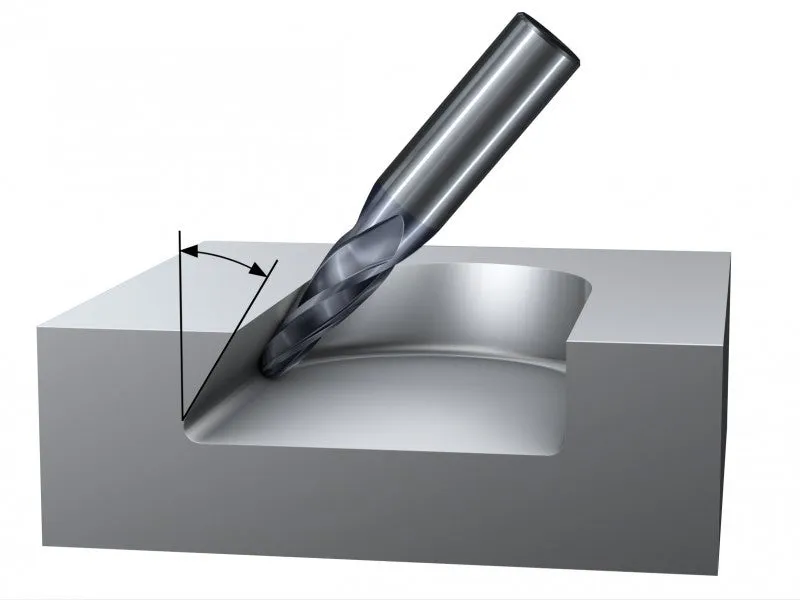

Fräsning av slutna fickor eller vinklar

Slutna vinklar på mindre än 90 grader är vanliga hos komponenter med fickor och hålrum. En maskin med 4 eller 5 axlar behövs för att bearbeta en sluten vinkel.

Fräsning av en bliskrotor är ett
applikationsexempel på fräsning av slutna vinklar.

Använd en 4-axlig maskin:

• Om bara en sida av fickan har en sluten vinkel och bottenformen är plan

Använd en 5-axlig maskin:

• Om det finns ett hörn med slutna vinklar på båda sidor
• Om det finns en radie i bottenprofilen

Så fräser du slutna fickor eller vinklar

Bearbetningsrekommendationer

1. Före radiebearbetningen bör väggen hörnfräsas med en rätvinklig pinnfräs för bästa stabilitet.
2. Radien bearbetas med en fullradiepinnfräs.

Använd en rätvinklig pinnfräs för
bästa stabilitet vid bearbetning
av ytterväggen.

Den slutliga radiebearbetningen
bör utföras med en konisk
fullradiepinnfräs.
