Bearbejdning af et tandhjul
Udfordring: Reducer cyklustiden for bearbejdning af et tandhjul.
Resultat: InvoMilling™ med CoroMill® 162, understøttet af skrubfræsning med CoroMill® 331, forkortede bearbejdningstiden betydeligt.
En af vores kunder, en virksomhed der producerer tandhjul, har tidligere brugt en pindfræsningsproces med ikke-profilerede, solide hårdmetal-pindfræsere til at skabe evolvent-profilen på tandhjulets tænder. Da bearbejdning af tandhjul med pindfræsere kræver mange overløb, er metoden temmelig ineffektiv. Virksomheden kontaktede Sandvik Coromant for at finde en mere produktiv bearbejdningsmetode.

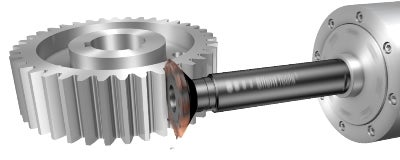

Kombinationen af applikationsviden, de nyeste bearbejdningsteknikker og specialværktøj leverede en tidsbesparende løsning. Ved at bruge InvoMilling til at skabe den evolvente form på tandhjulets tænder, kunne det komplette tandhjul bearbejdes på meget kortere tid end før.
| Komponent | Tandhjul, cylindrisk tandhjul |
| Emnemateriale | Stål, AISI 1045, P1.2.Z.AN |
| Modul, mm (DP) | 12 (4.23) |
| Antal tænder, Z | 38 |
| Spidsdiameter, da, mm (tommer) | 480.13 (18.902) |
| Fladebredde, b, mm (tommer) | 140 (5.512) |
46%
KORTERE
BEARBEJDNINGS
TID
| Resultater | InvoMilling-løsning | Pindfræsningsløsning | ||
| Fræserkrop: 162-140Q32-60 Skær: 176M60-150612E-PM 1030 | ||||
| Cyklustid, timer | 3.75 | 7 |
